«Дом у озера»: дизайн-проект интерьера с визуализациями как фото
Дизайн-проект одноэтажного дома 148 м² у озера в тёплом минимализме: светлый дуб, травертин, микроцемент, известковая штукатурка, лён и букле. В проекте планировка и расстановка мебели, обмерный план, планы полов и освещения, развёртки кухни, камина, ванной и спальни, ведомость отделки, спецификация и визуализации всех главных помещений и дома снаружи. Все листы, 3D-модель и камеры собраны из одного файла проекта, поэтому окна, двери и мебель на картинках стоят там же, где на чертежах.
- 147,7 м²
- общая площадь, 10 помещений
- 8
- ракурсов, под каждым — 3D-модель
- 34
- светильника в плане освещения
- 18
- листов А3 в альбоме
Интерактивное демо не запустилось в этом браузере — показана статичная версия.
Задача
Показать дизайн-проект так, как его получает заказчик: интерьеры, которые выглядят как готовый дом, и чертежи, по которым его можно собрать.
Что сделано
- Планировка 148 м²: кухня-гостиная 73 м² с камином и панорамным окном на озеро, спальня с гардеробной и ванной, кабинет, гостевая, прихожая, постирочная
- 3D-модель по плану: стены с проёмами, встроенная мебель, свет; для каждой камеры — своя болванка

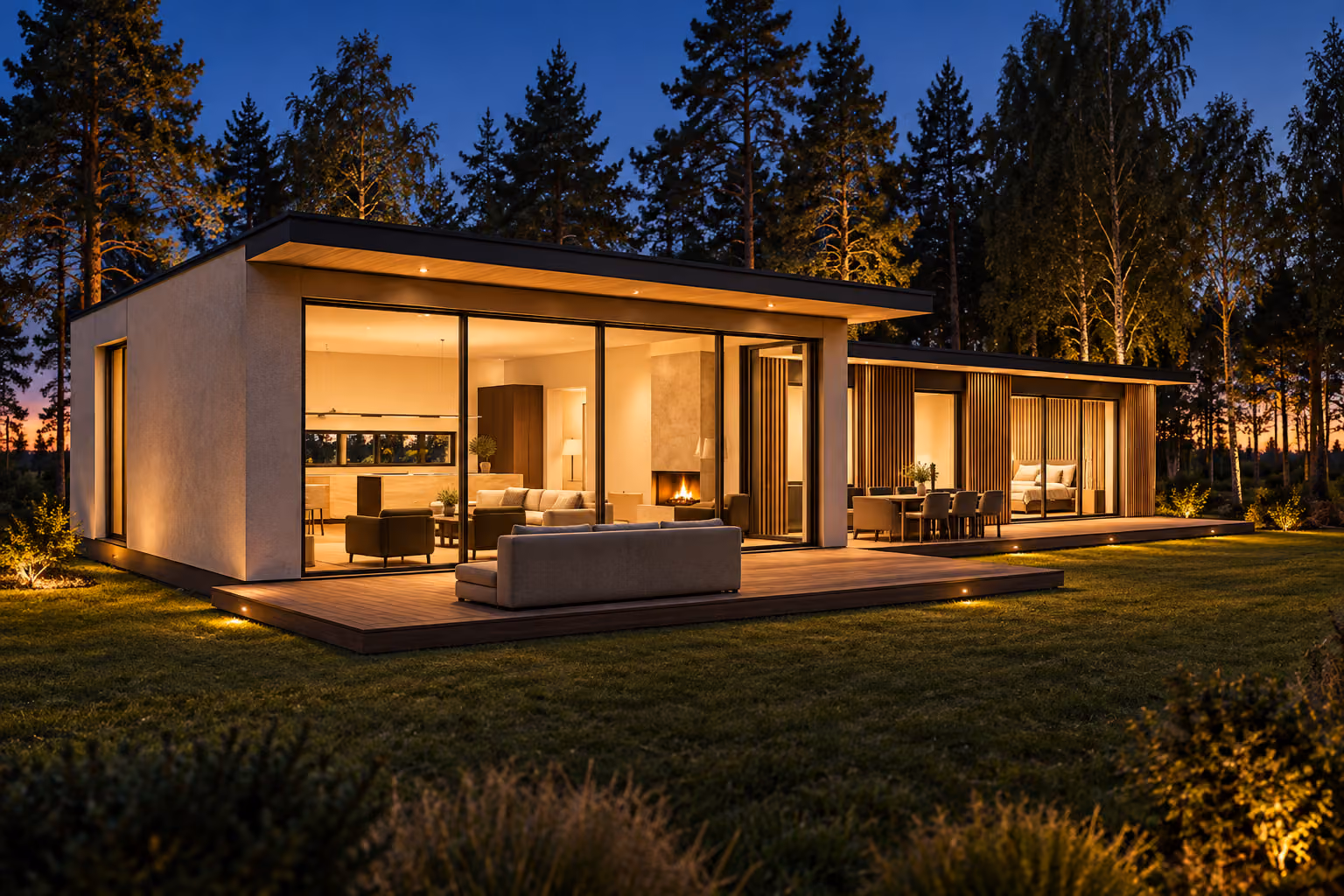

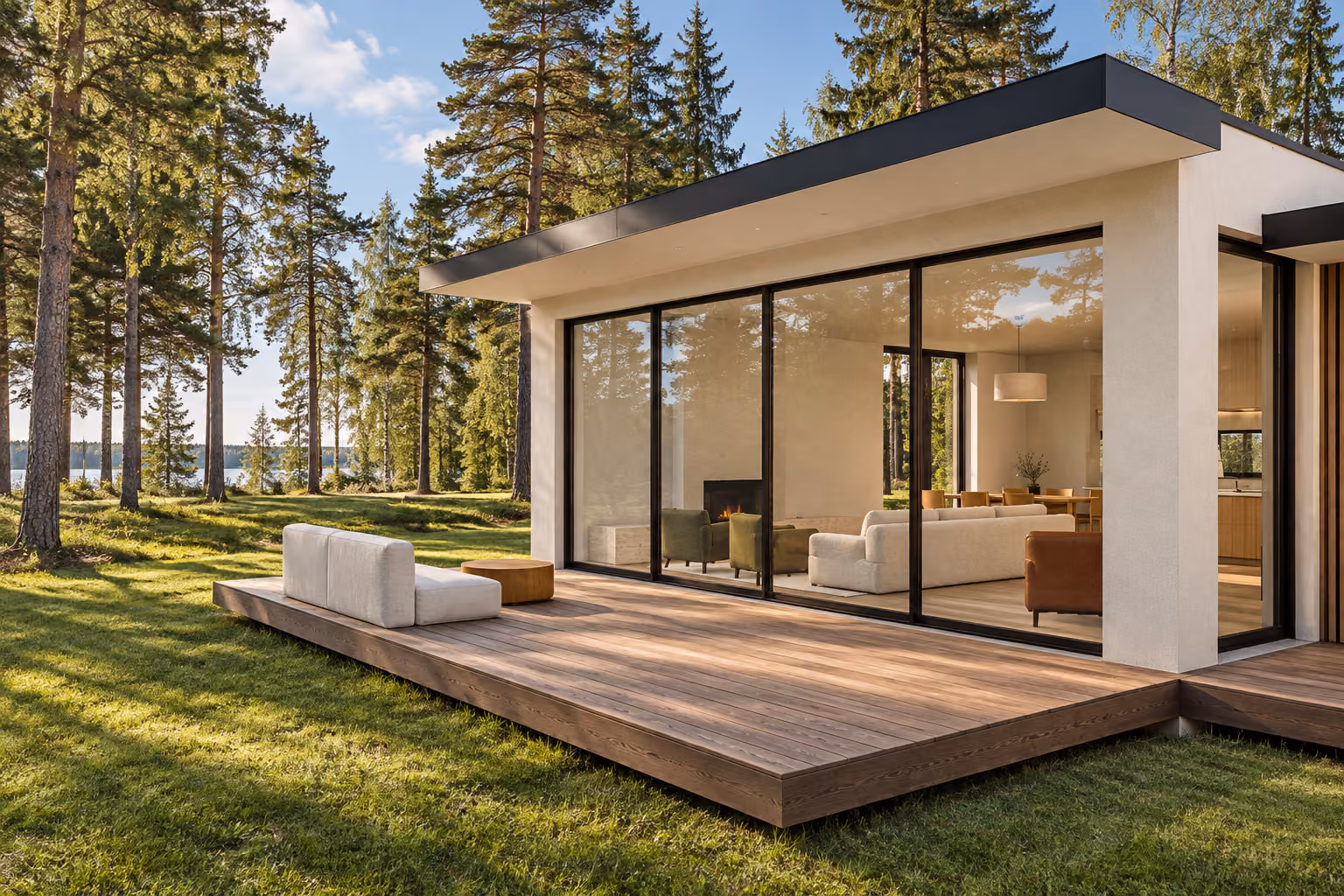

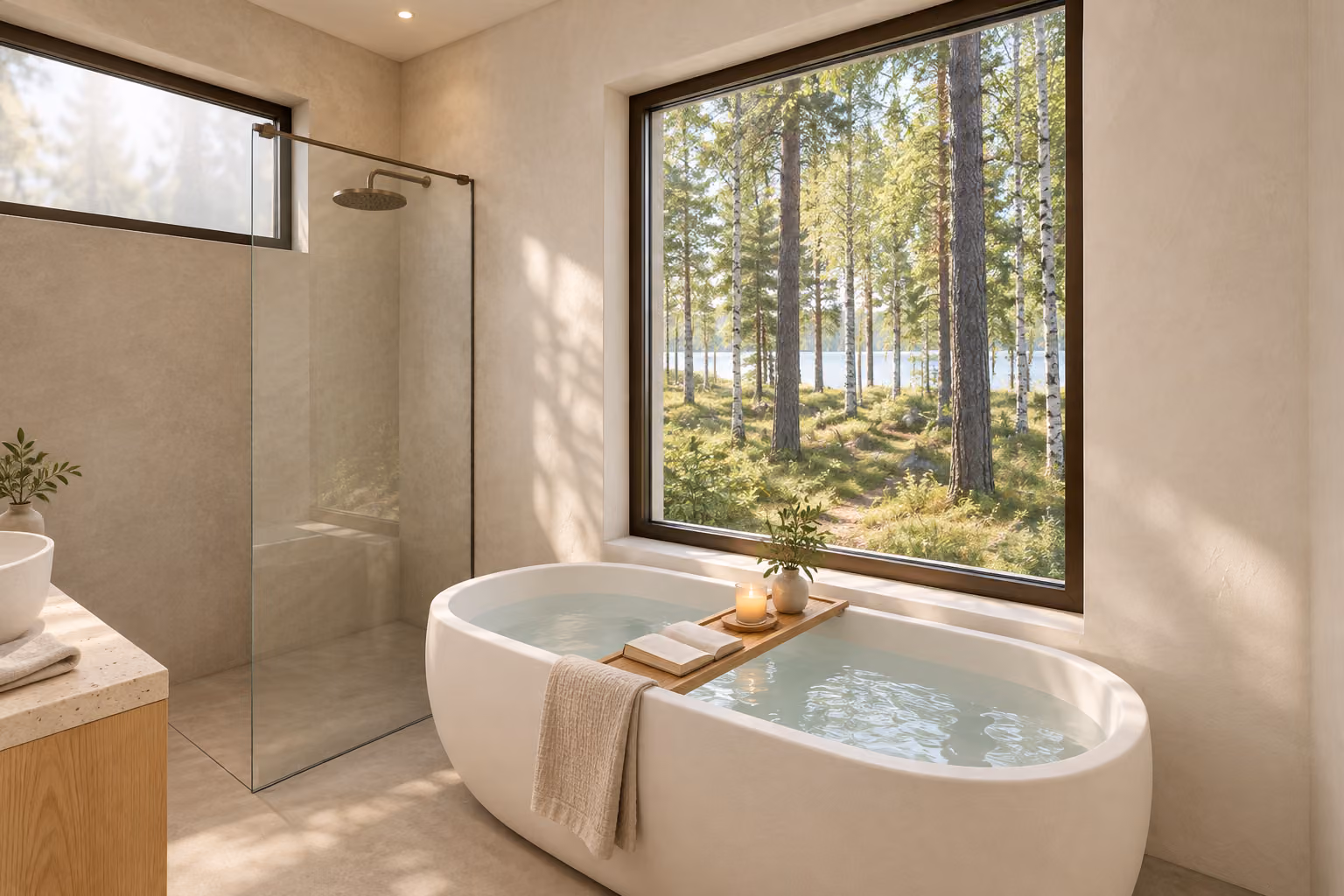

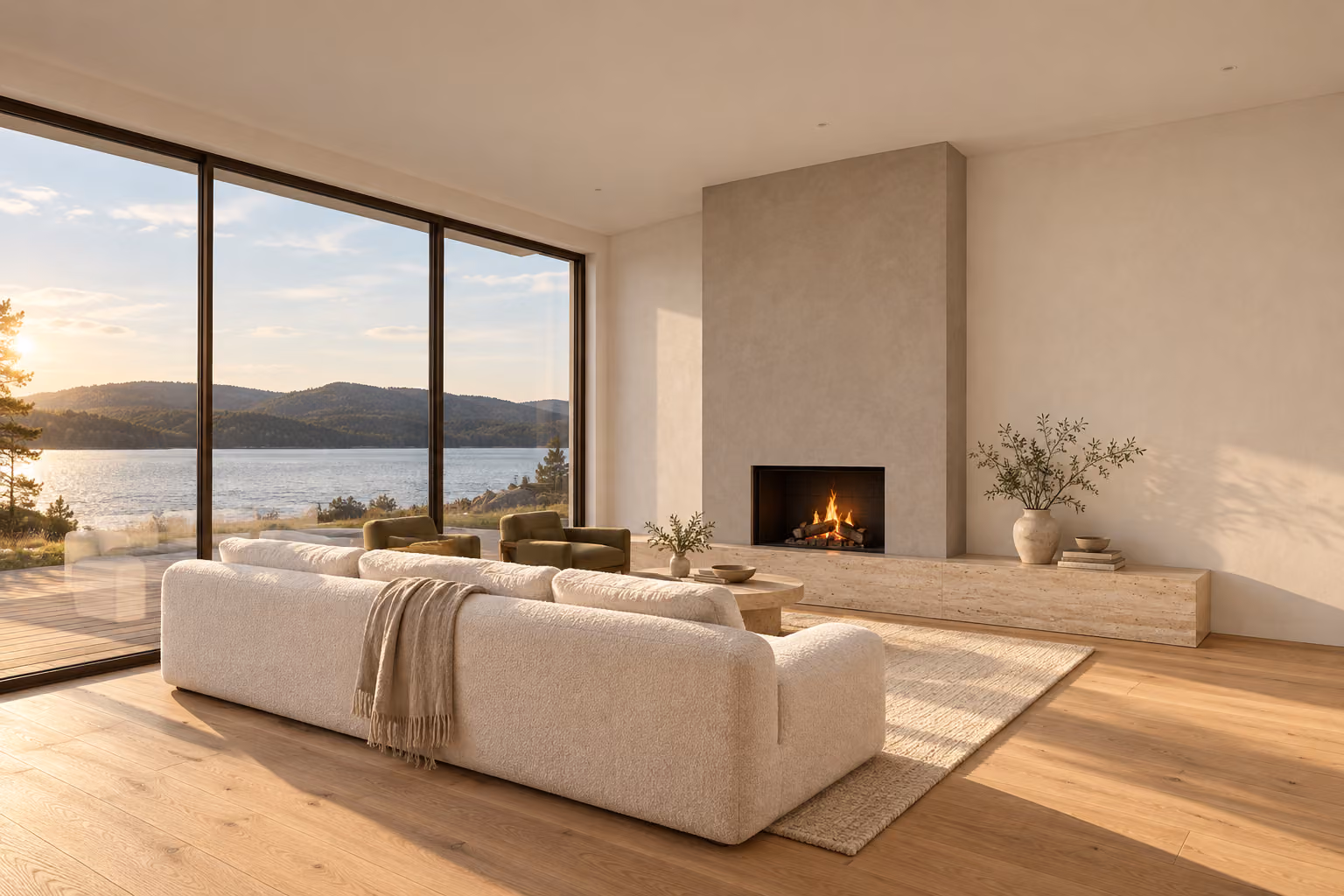

- Восемь визуализаций: каждая сгенерирована по болванке своей камеры и описанию ракурса, из нескольких вариантов оставлен лучший; неудачный кадр генерировался заново, а не правился

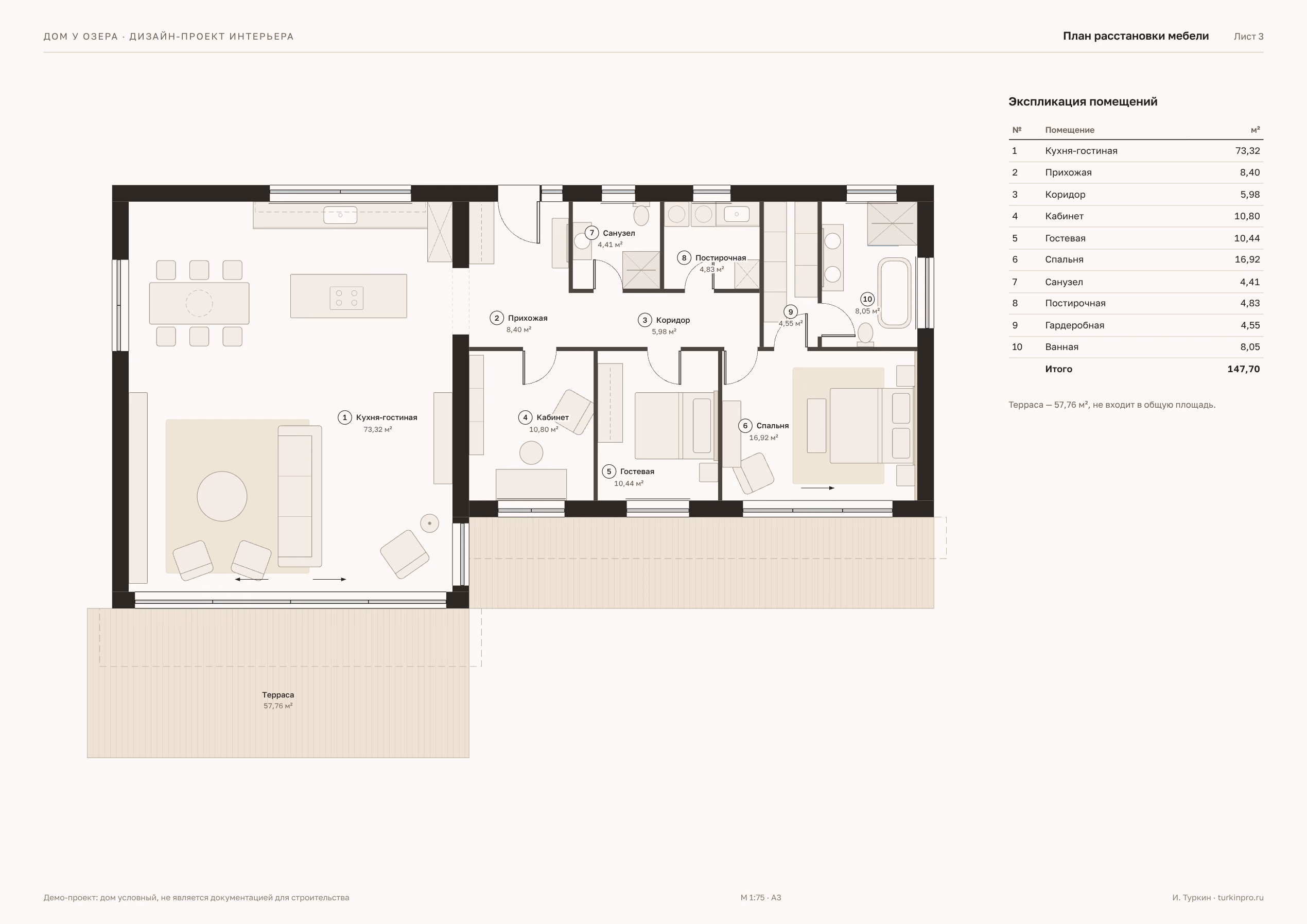

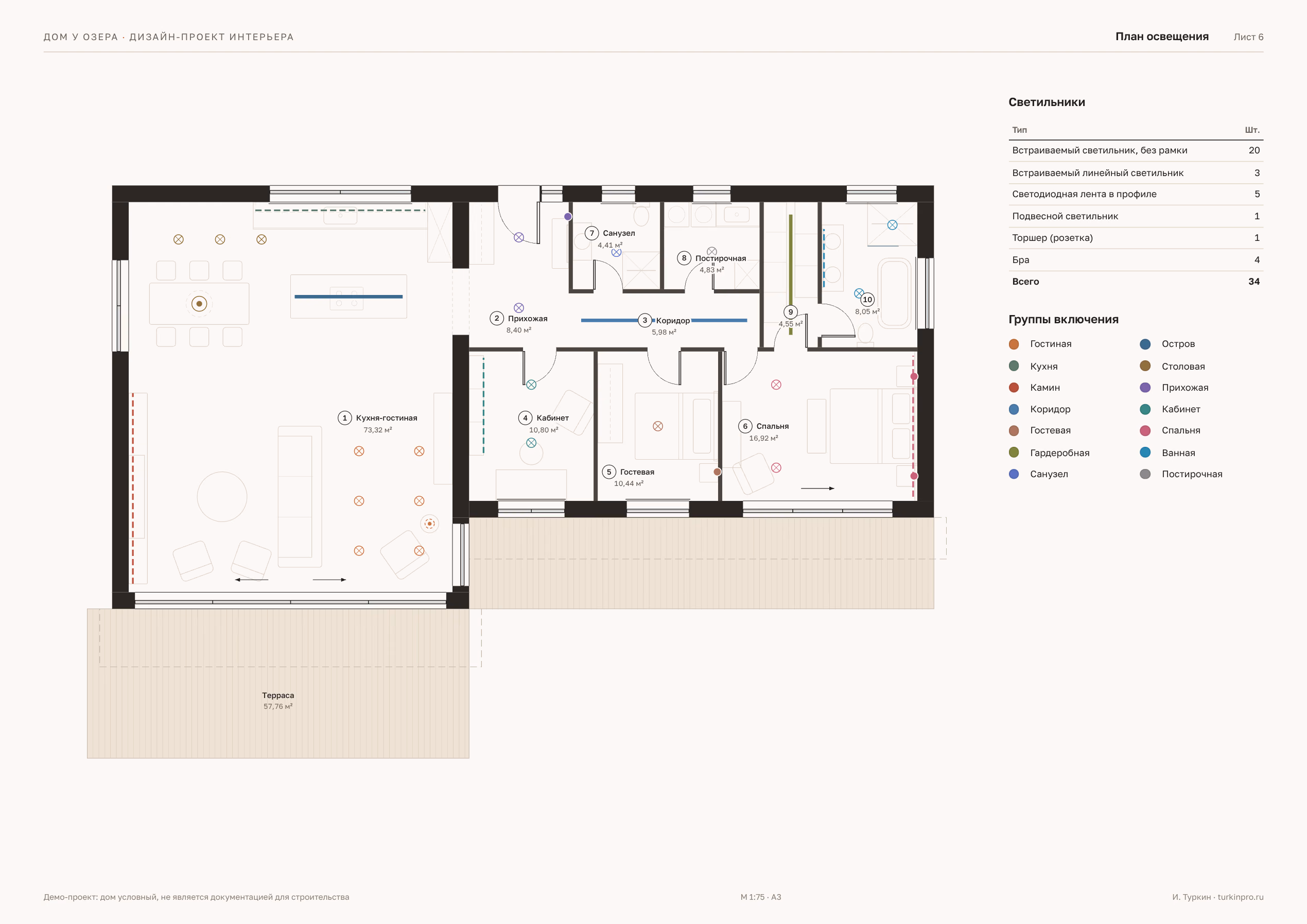

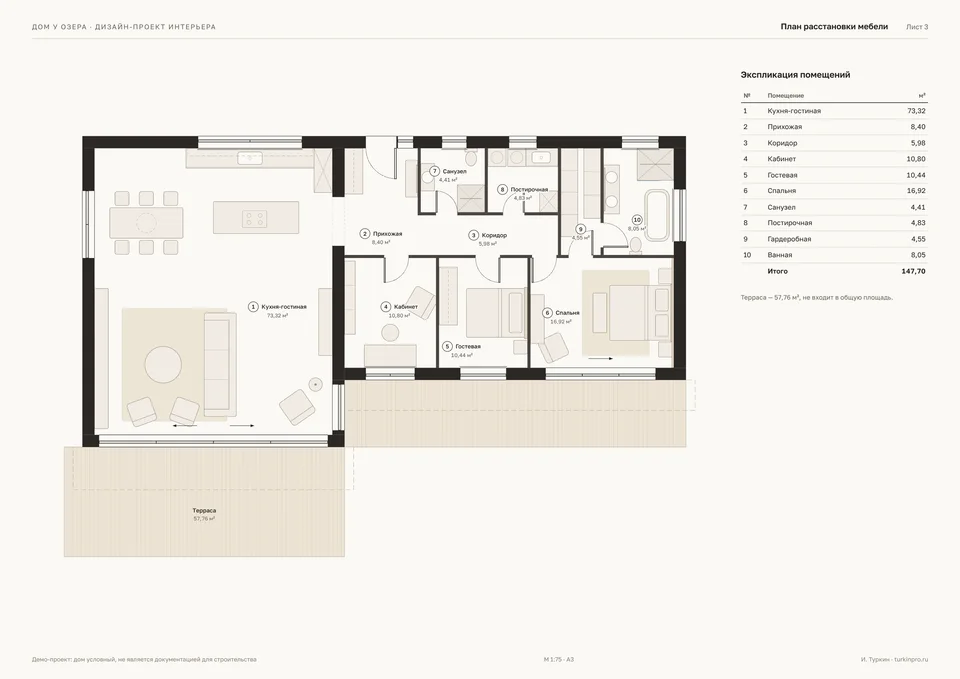

- Планы: расстановка мебели, размеры, полы с раскладкой, освещение — 34 светильника в 14 группах

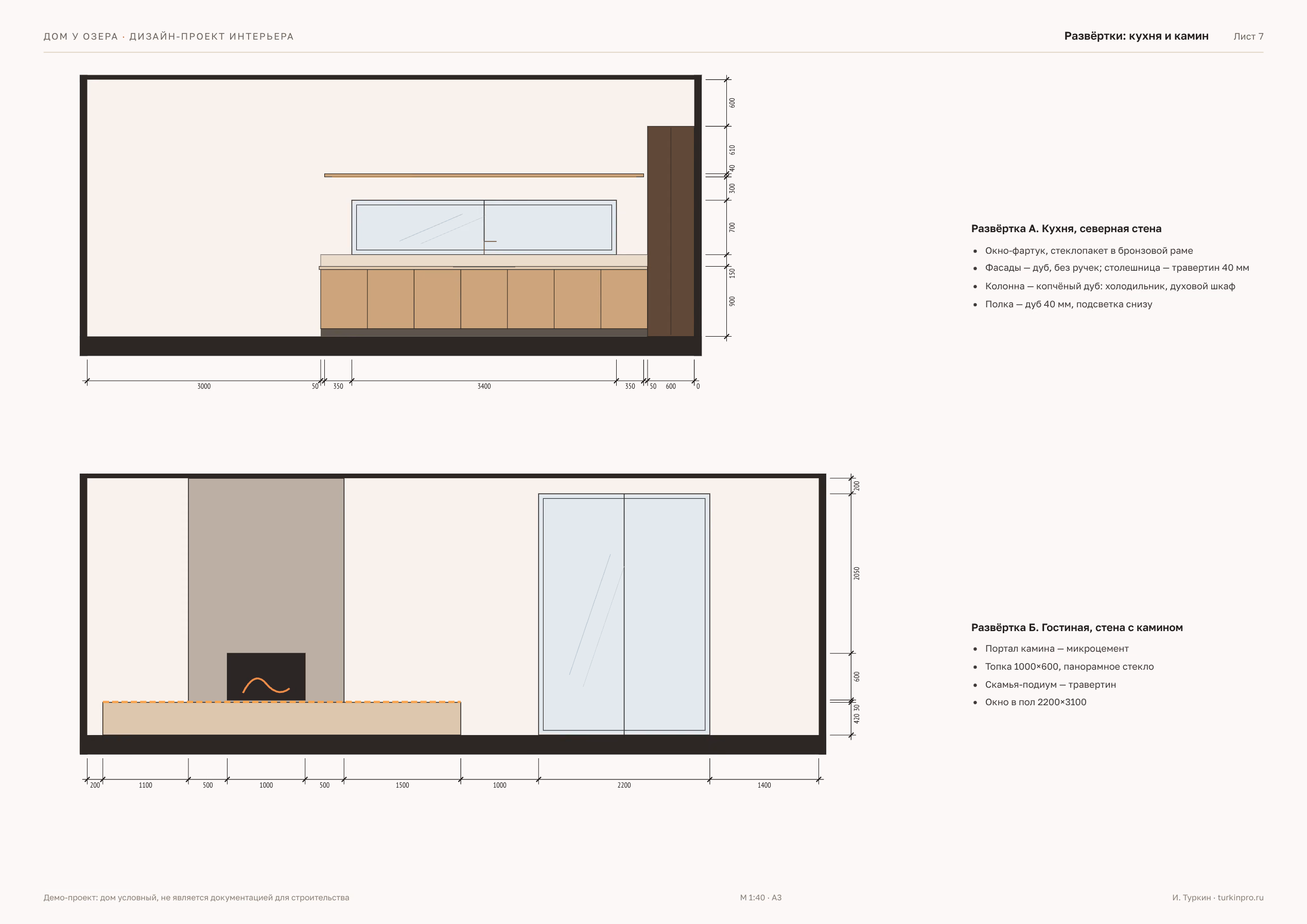

- Развёртки кухни, стены с камином, ванной и спальни М 1:40 с размерами и материалами
- Ведомость отделки, спецификация мебели и альбом из 18 листов А3 в PDF

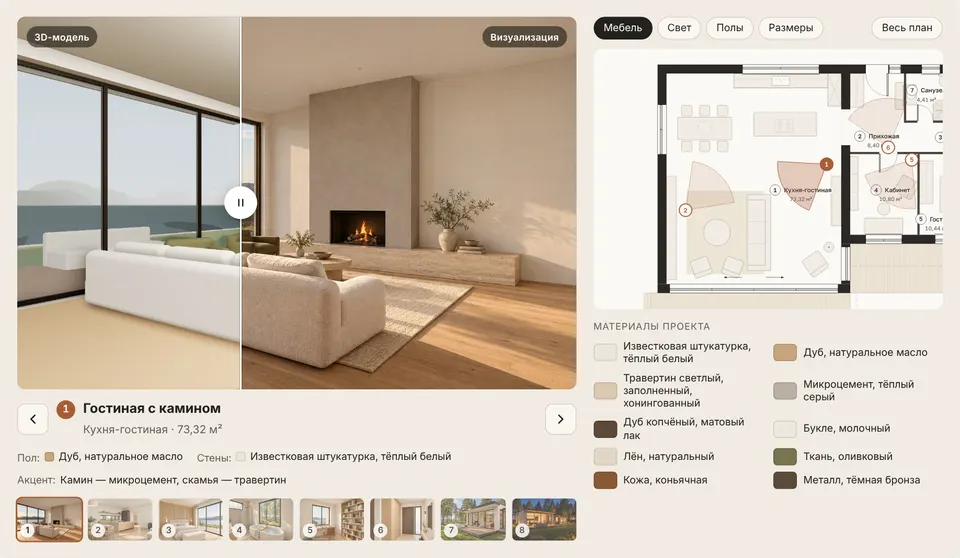

- Просмотр на странице: камеры на плане, сравнение болванки и визуализации, слои плана
Чем подтверждено
- Камера на плане и болванка под визуализацией — из той же модели, по которой нарисованы чертежи: окна и мебель на кадре там же, где на плане
Материалы
9 · Нажмите, чтобы открыть крупно
